Система оперативного постоянного тока (СОПТ)

СИСТЕМА ОПЕРАТИВНОГО ПОСТОЯННОГО ТОКА (СОПТ)

Система оперативного постоянного тока (СОПТ) обеспечивает гарантированным питанием цепи релейной защиты, противоаварийной автоматики, АСУ ТП, блоков аварийного освещения, цепи управления коммутационными аппаратами, автоматики и сигнализации в нормальных режимах и в аварийных режимах работы подстанции (при полном отключении питания от трансформаторов собственных нужд).

Область применения СОПТ: энергетика (подстанции, распределительные пункты, центры питания), промышленность (системы автоматизации производственных и технологических процессов), системы телекоммуникаций, резервное питание аварийного освещения, мобильная связь, вычислительные центры, другие инфраструктурные, социальные, промышленные объекты.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ СОПТ

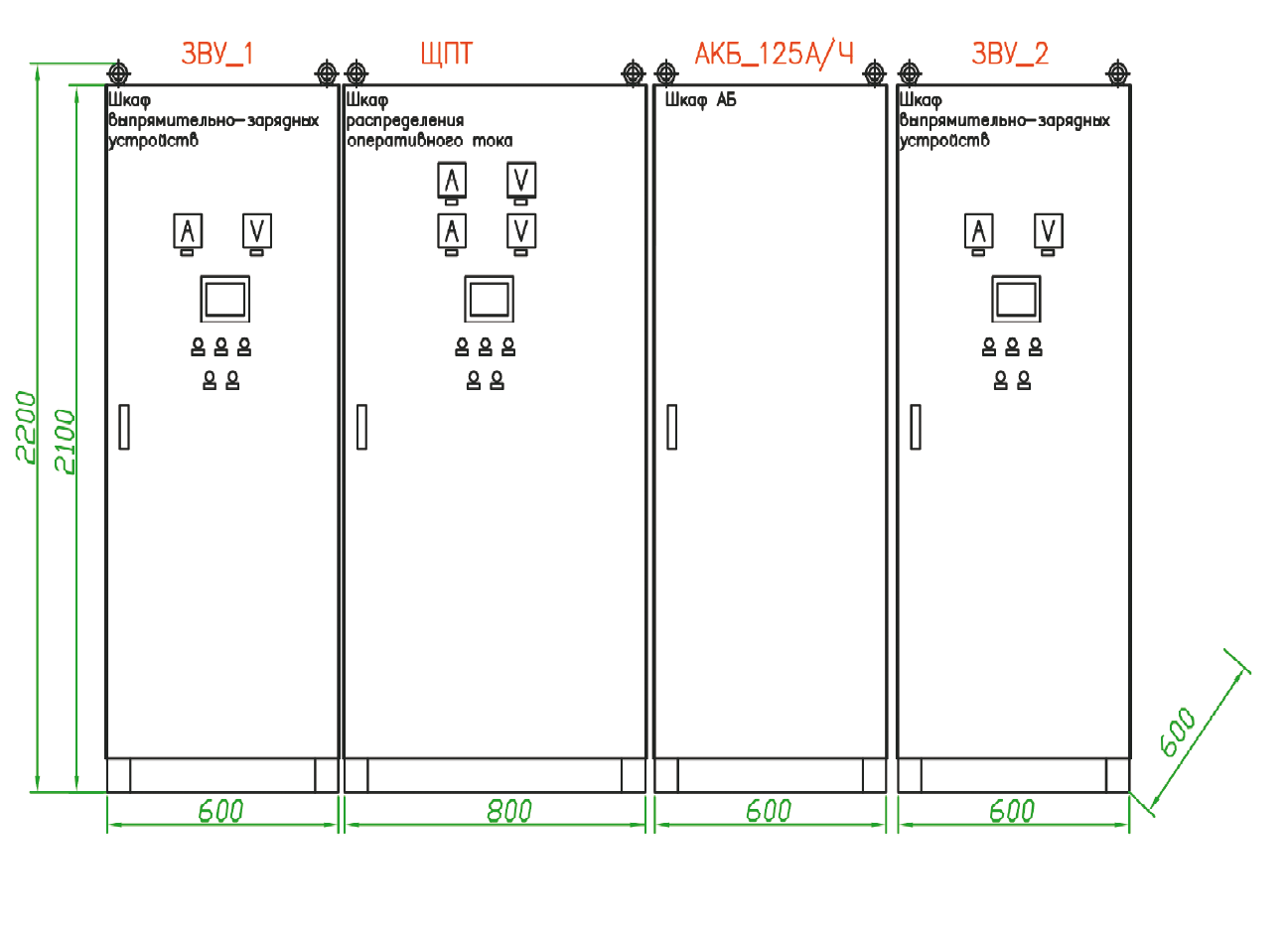

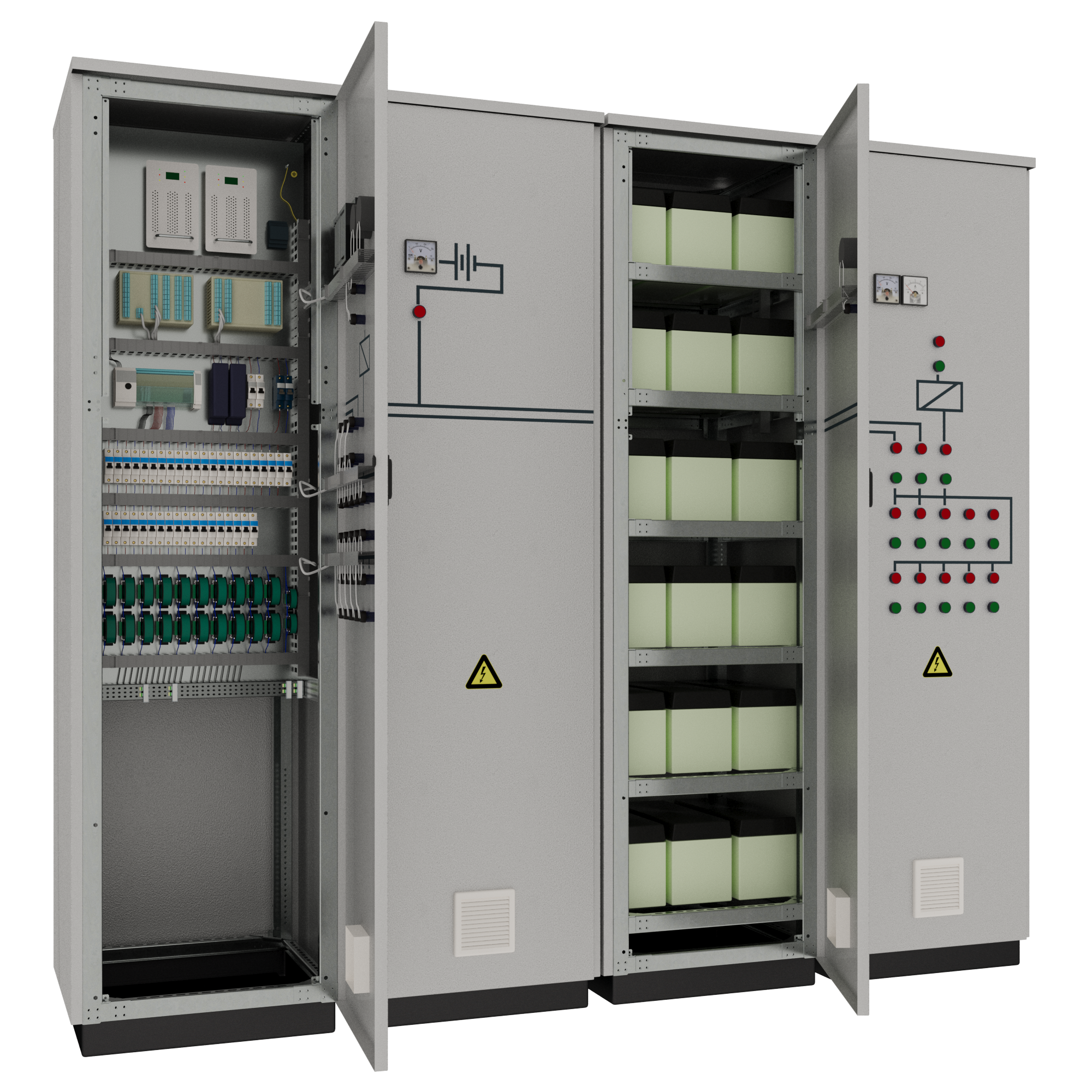

СОПТ состоит из шкафов зарядно-выпрямительного устройства (ЗВУ), работающих от разных трансформаторов собственных нужд (ТСН), шкафов распределения постоянного тока (ШРОТ) щитов постоянного тока типа (ЩПТ), шкафов аккумуляторных батарей (АКБ). В состав этих устройств входят автоматы и предохранители отходящих фидеров, системы поиска замыканий на землю, системы контроля тока и напряжения.

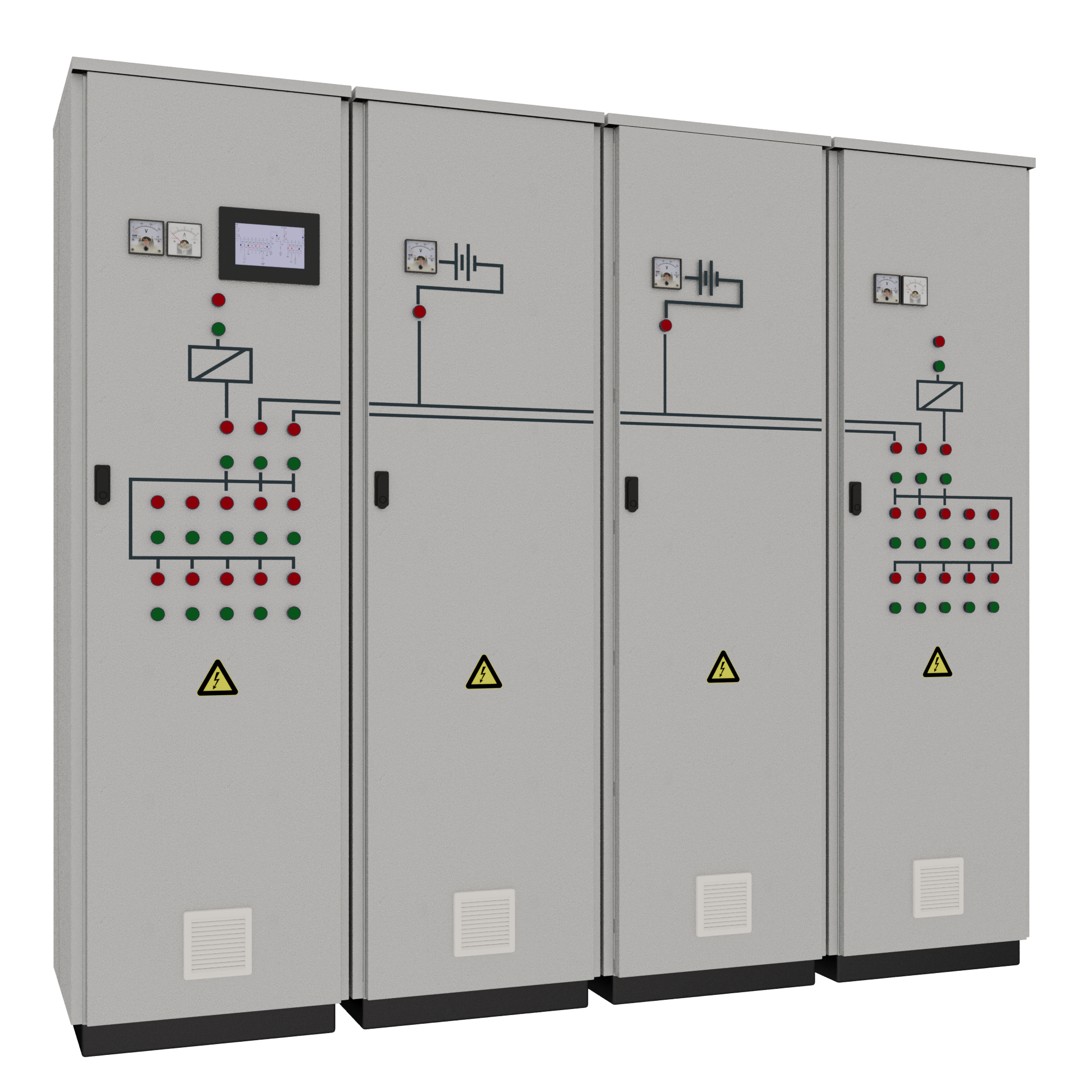

На дверях СОПТ для визуализации возможна установка мнемосхемы, а также цифровых и аналоговых приборов – для контроля параметров системы. Там же размещается контроллер, посредством которого происходит управление всей системой и передача данных в АСУ ТП.

СОПТ рассчитан для работы внутри помещений, на высоте не более 2000 м над уровнем моря, при отсутствии вибрации и ударов. Рабочее положение шкафа оперативного тока вертикальное. При внесении, по согласованию с заказчиком, изменений в схему СОПТ может корректироваться перечень основных узлов.

Корпус СОПТ защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Такие материалы и технологии конструкции обеспечивают надежность и долговечность изделий. Малые габариты шкафов по фронту способствуют эффективному использованию площади внутри помещений, где используют изделия.

ПРЕИМУЩЕСТВА СОПТ

Конструкция СОПТ легко адаптируется под нужды конкретного заказчика. Изделие технологично обслуживается в процессе эксплуатации системы. Конструкция шкафов обеспечивает хороший доступ. Универсальное исполнение и компактные габариты устройства обеспечивают удобный монтаж СОПТ на любых релейных щитах электрических станций, трансформаторных подстанций и распределительных пунктах.

К комплекту СОПТ прикладывается следующая документация:

- руководство по эксплуатации, руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;

- электрические схемы принципиальные;

- сертификаты соответствия на СОПТ и комплектующие.
