Комплект модернизации камеры сборной одностороннего обслуживании серии КСО предназначен для технического перевооружения распределительных устройств трехфазного переменного тока частотой 50 Гц напряжением 6 – 10 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Комплекты адаптации применяются в составе РУ напряжением 6 – 10 кВ при реконструкции и техническом перевооружении следующих объектов:

— - распределительных и трансформаторных подстанций городских электрических сетей;

— распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;

— распределительных подстанций предприятий легкой промышленности;

— тяговых подстанций городского электрического транспорта и метрополитена; понизительных подстанций 35-110/6-10 кВ и 6-10/0,4 кВ распределительных сетей.

Комплекты адаптации КСО предназначены для работы внутри помещений при следующих условиях:

— высота над уровнем моря до 1000 м;

— верхнее рабочее значение температуры окружающего воздуха не выше +45 ºС;

— нижнее рабочее значение температуры окружающего воздуха не ниже -45 ºС.

— окружающая среда не должна быть взрывоопасной и содержать токопроводящую пыль, агрессивные пары и газы, в концентрациях, разрушающих металлы и изоляцию (атмосфера II по ГОСТ 15150).

Климатические условия работы комплектов и их категория размещения – У3 по

ГОСТ 15150 и ГОСТ 15543.1.

Структура условного обозначения:

Пример условного обозначения – КСО-298 - 10/1000 – 105 У3: номинальное

напряжение 10 кВ, номинальный ток главных цепей 1000 А, схема главных цепей 105 (ввод / отходящая линия), климатические условия работы третья категория размещения и умеренного климата (У3) по ГОСТ 15150.

Технические характеристики

Основные параметры и характеристики шкафов КСО представлены в таблице 1

Таблица 1

Классификация КСО по ГОСТ 14693 приведена в таблице 2

Таблица 2

Допустимые значения переходного сопротивления главной токоведущей цепи шкафов КСО приведены в таблице 3. Согласно СТО 34.01-23.1- 001-2017 «Объѐм и нормы испытания оборудования» пункт 18.4 допустимые значения сопротивления контактов постоянному току должны быть приведены в инструкциях изготовителя шкафов КСО.

Таблица 3

Состав комплектов адаптации КСО

Комплекты адаптации КСО предназначены для установки в

электротехнических помещениях, соответствующих требованиям Правил

устройства электроустановок. Все функциональные элементы размещаются внутри шкафа КСО.

Конструкция комплекта адаптации КСО полностью соответствует требованиям ПУЭ (7 издание), ГОСТ

1516.3-96, ГОСТ 12.2.007.4-75. Корпус защищѐн от коррозии на весь срок службы. Детали корпуса

изготовлены

из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с

повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы

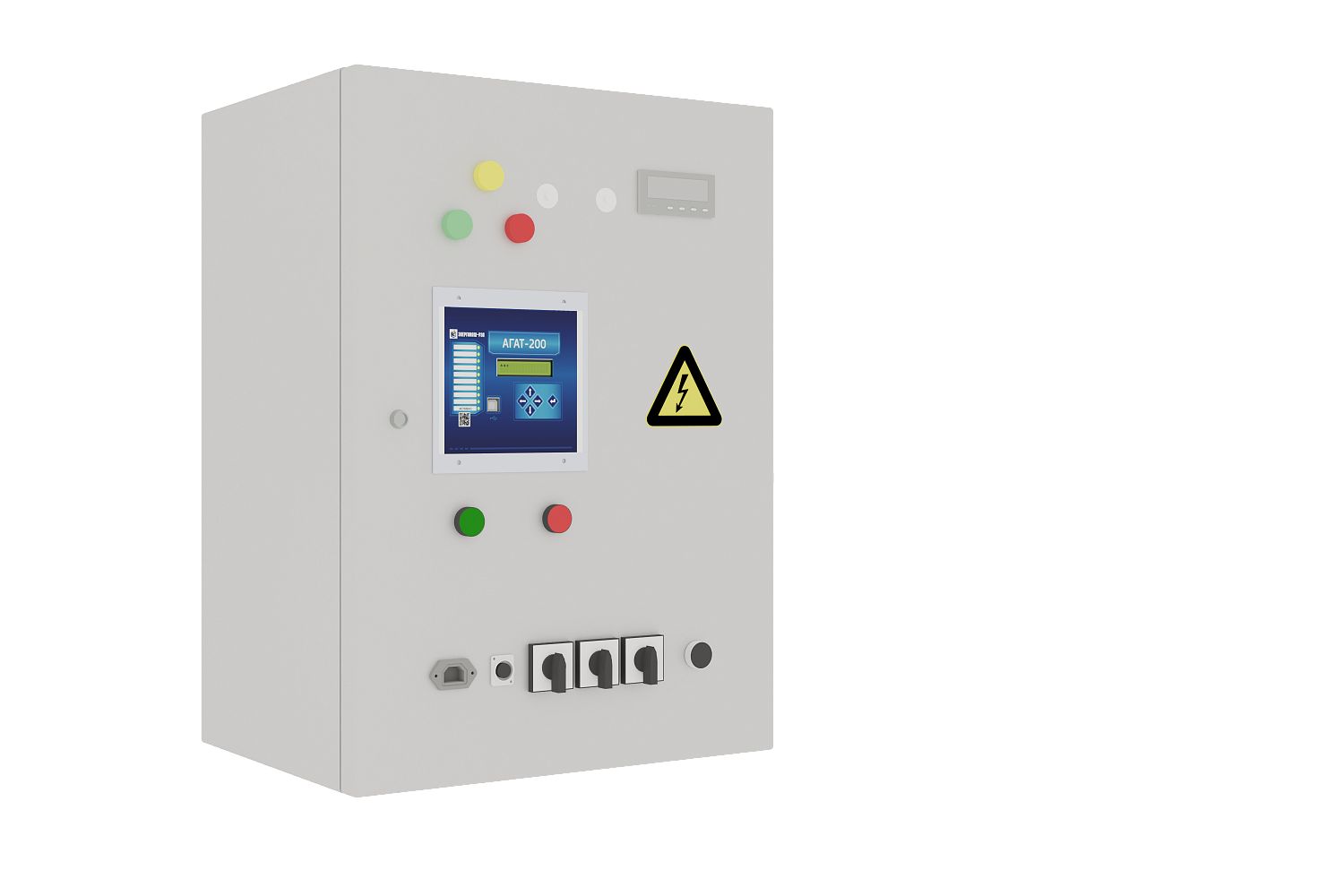

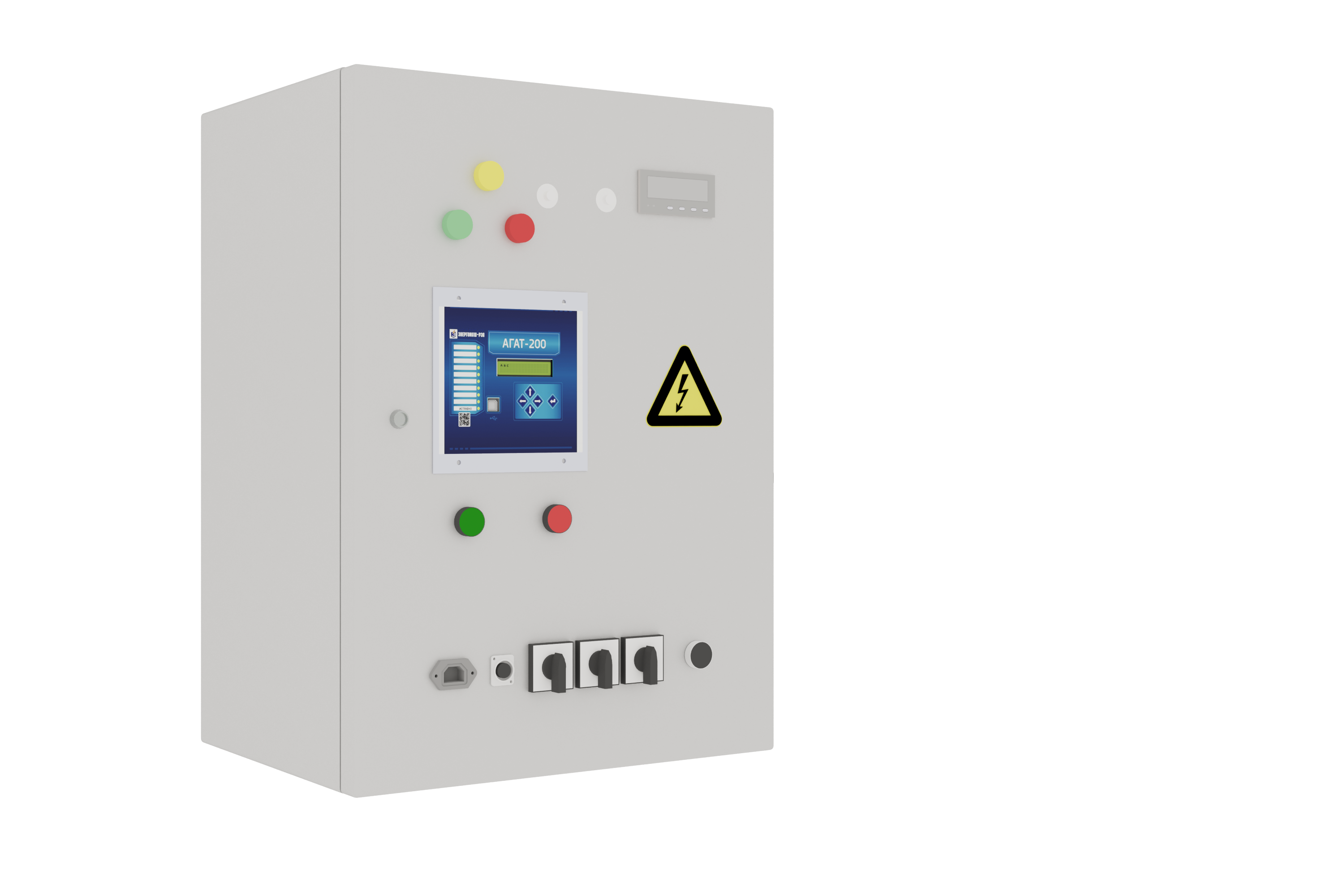

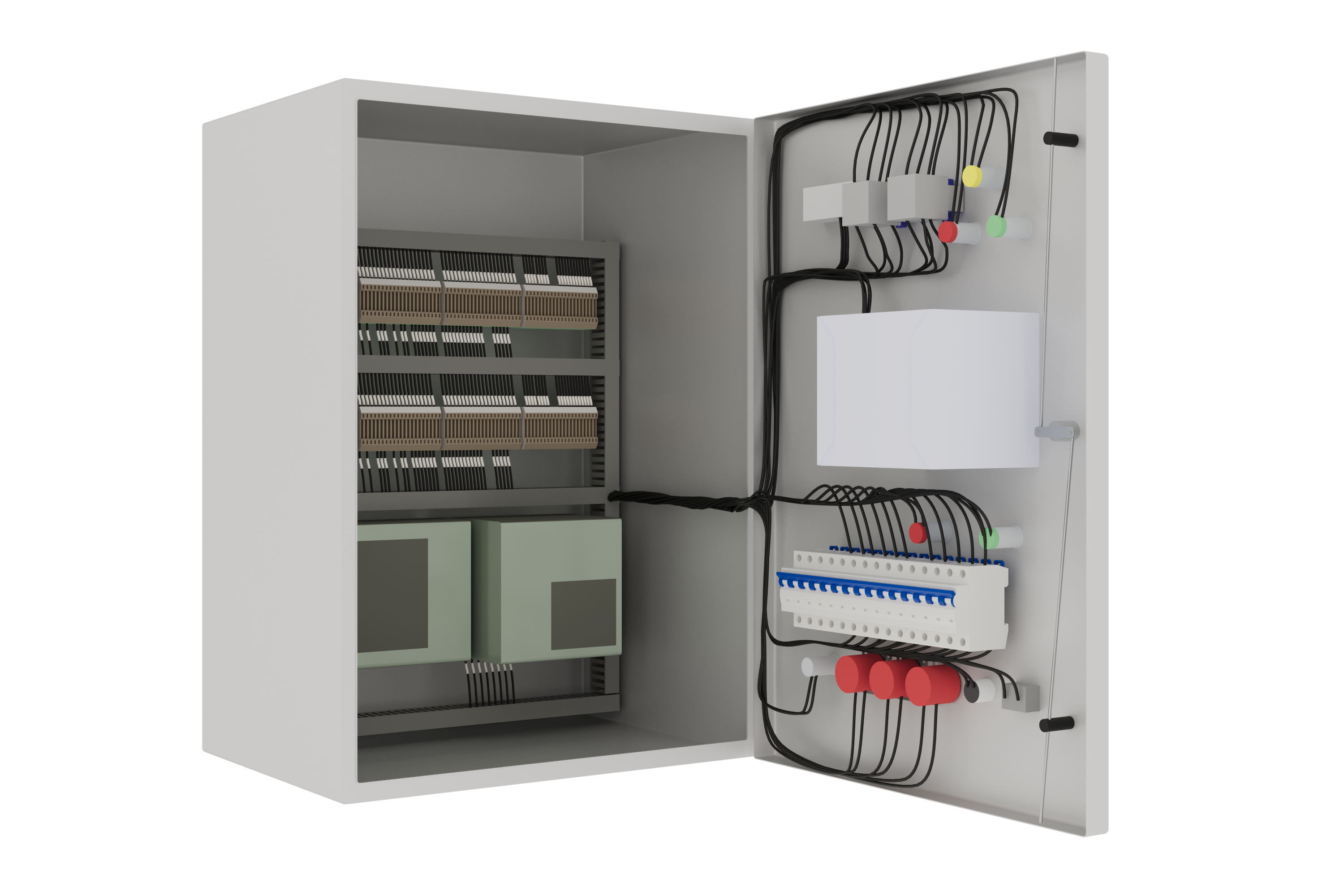

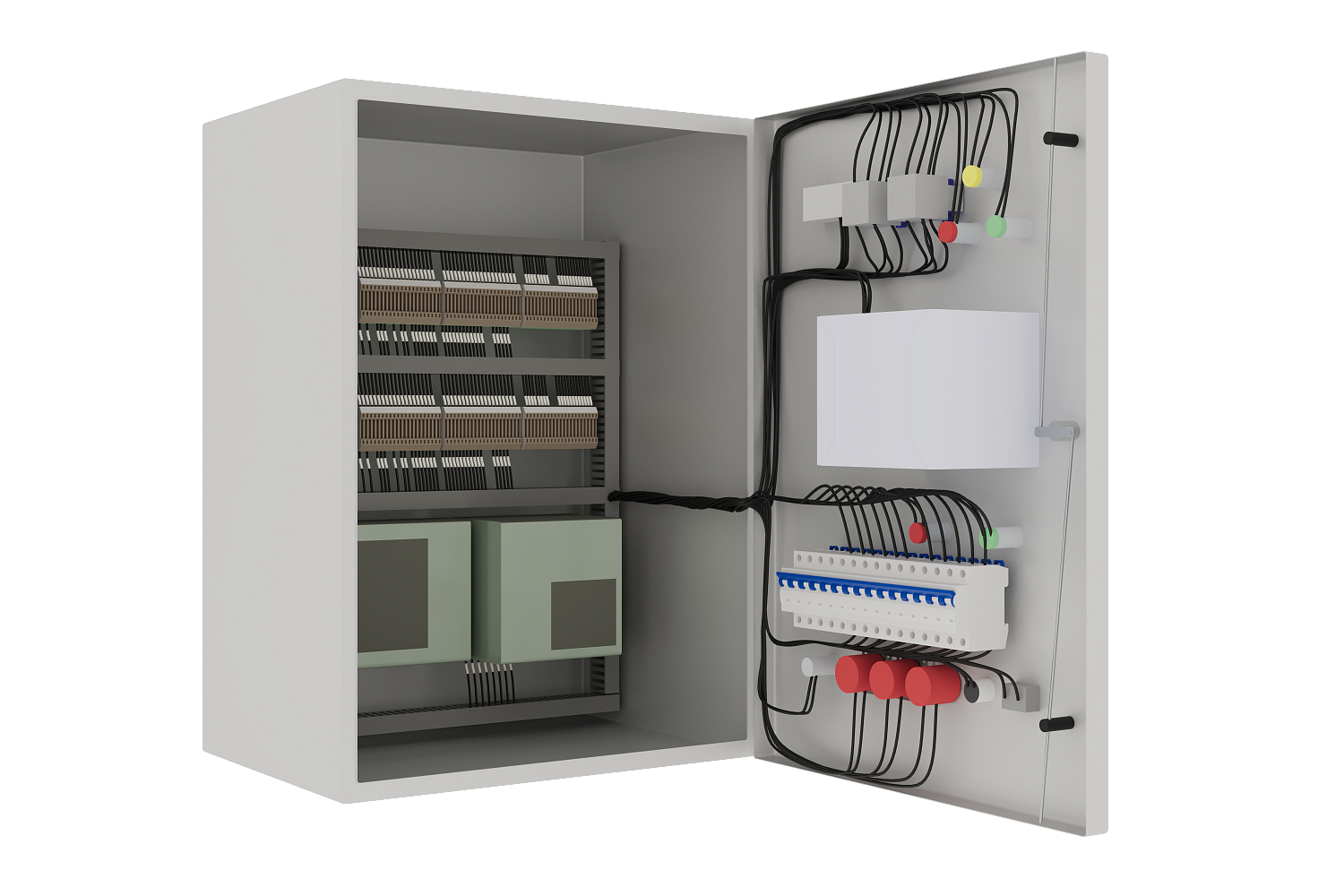

делают конструкцию надежной и долговечной, а поперечное относительно сборных шин расположение коммутационных аппаратов – компактной. На фасадной стороне релейного модуля расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения. Наличие тех или иных элементов сигнализации и управления зависит от того, какое оборудование установлено в шкафу и какие защиты для него необходимы. Малые габариты по фронту способствуют эффективному использованию

внутренней площади камеры КСО при реконструкции существующего РУ. Компактные габариты корпуса и выключателя, а также воздушные промежутки, используемые в качестве изолятора, обеспечивают удобный

доступ к размещенному внутри оборудованию через двери. В листе двери предусмотрены смотровые окна для обзора встроенной аппаратуры. Предусмотрено освещение внутренностей шкафа. Возможна установка

автоматической системы обогрева внутреннего пространства шкафа. Стандартные габариты, как и типовые схемы цепей, по желанию Заказчика, могут быть изменены.

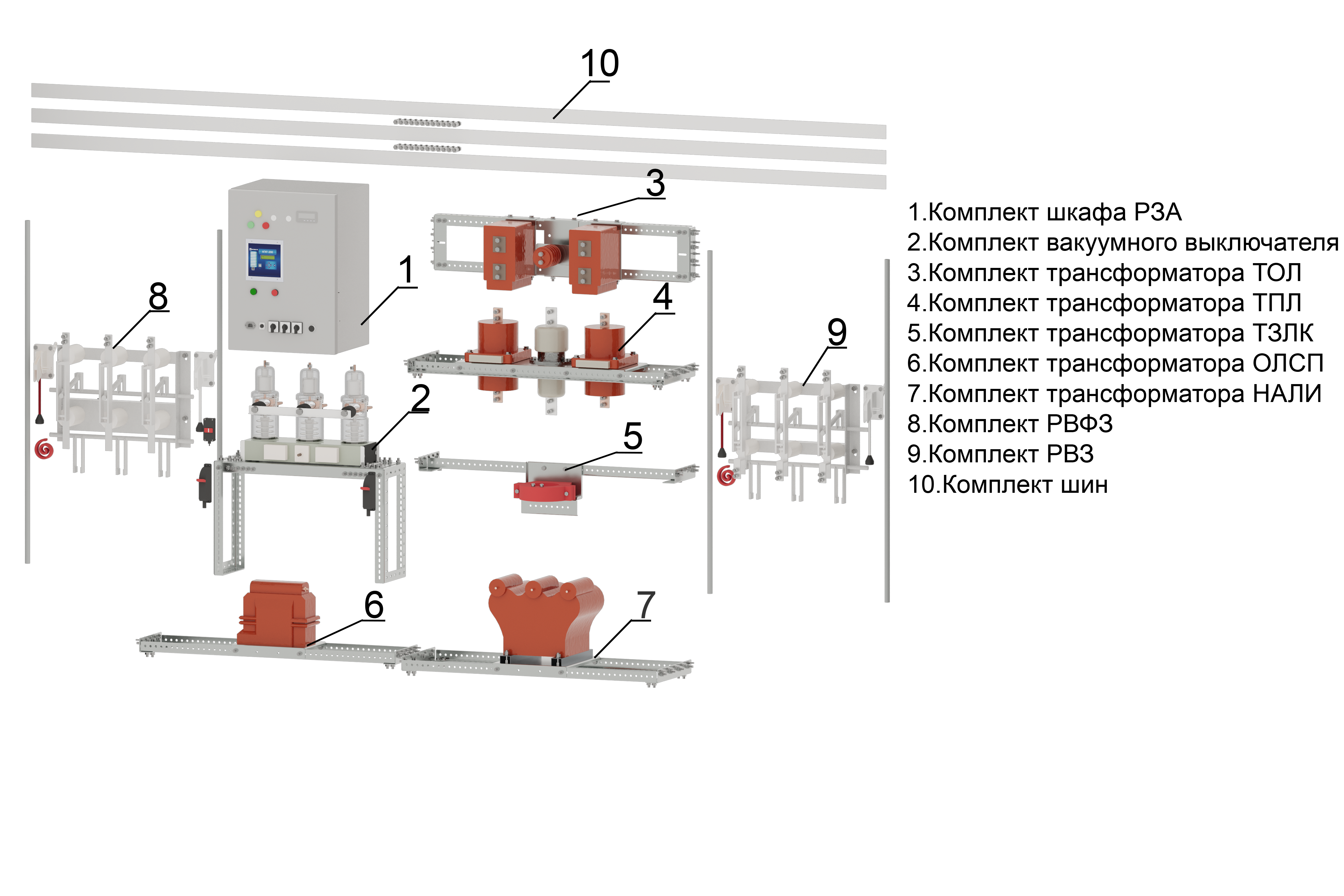

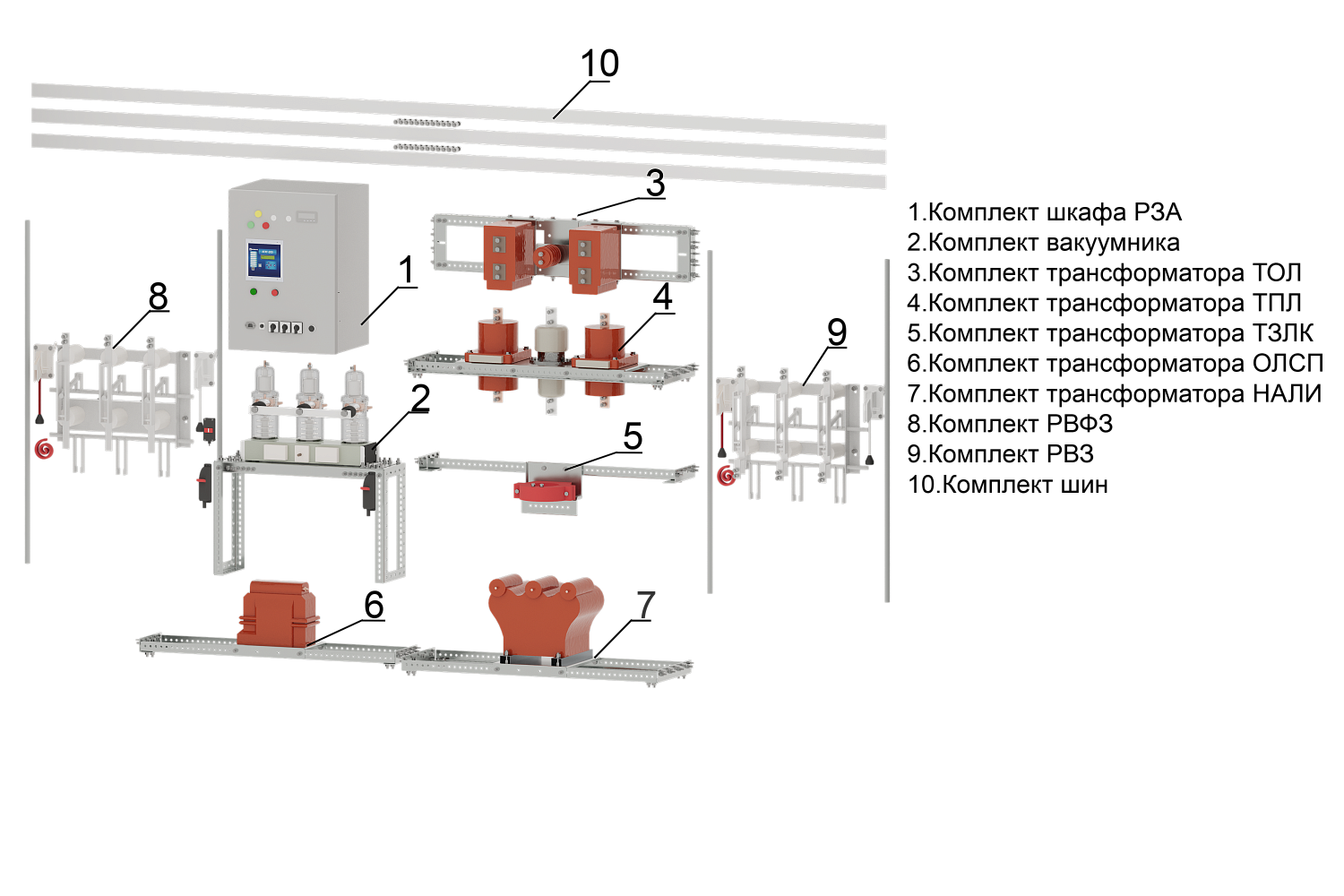

Комплекты адаптации ячейки КСО, исходя из требований Заказчика, могут включать в себя:

—   высоковольтный вакуумный выключатель нагрузки;

—   трехполюсные разъединители, имеющие заземляющие ножи и запираемый

привод;

—   трансформатор собственных нужд, измерительные трансформаторы;

—   систему сборных неизолированных шин;

—  предохранители;

—   разрядники (линейные и шинные);

—  конденсаторы статические;

—   систему защиты и автоматики;

—  счетчик электроэнергии;

—   источник бесперебойного питания цепей привода выключателя;

—   шинные мосты для соединения ячеек при их двурядном размещении;

—   систему телеметрии и удаленного управления коммутационными аппаратами;

—    монтажные и эксплуатационные принадлежности. В комплект поставки для модернизации КСО входят:

−   адаптационный комплект КСО;

−   шины сборные и соединительные (в соответствии с заказом);

−   шинные мосты (в соответствии с заказом);

−   кабельные вставки;

−   комплект ЗИП (в соответствии с заказом);

−   электрические схемы (Э3);

−   монтажные схемы шкафов (Э4);

−   перечни элементов на адаптационные комплекты (ПЭ3);

−   паспорт с отметкой о приемке изделия – 1 экземпляр на каждый комплект;

−   руководство по эксплуатации – 2 экземпляра в адрес поставки;

−   комплект эксплуатационной документации на комплектующие изделия – 1 комплект

Комплекты адаптации КСО выполняются:

−   по схемам главных цепей, представленных в Приложении 1;

−   по принципиальным схемам вспомогательных цепей, указанных в опросном листе.

Конструкция комплекта адаптации КСО – соответствует ТУ 3414 – 017 – 52609822 – 2020. Габаритные и

установочные размеры приведены Приложении 2.

Устройство и работа

Комплект представляет собой набор элементов распределительного устройства. Комплекты имеют габаритные и установочные размеры для

обеспечения заменяемости съѐмных элементов.
