Комплектное распределительное устройство с элегазовой изоляцией КРУЭ «Оникс»

КРУЭ «Оникс» предназначены для приема и распределения электроэнергии трехфазного переменного тока частотой 50 Гц напряжением 10 – 20 кВ в сетях с изолированной или заземленной через дугогасящий реактор нейтралью.

Распределительное устройство с изоляцией газом SF6 (гексафторид серы, элегаз) КРУЭ «Оникс» функционально предназначено для установки в радиальных, магистральных и петлевых распределительных сетях 10 – 20 кВ, выполняет условия присоединения, питания и защиты одного или двух распределительных трансформаторов мощностью до 3000 кВА.

КРУЭ «Оникс» применяются в составе распределительных устройств при новом строительстве, расширении, реконструкции и техническом перевооружении следующих объектов:

 - распределительных и трансформаторных подстанций городских электрических сетей;

- распределительных и трансформаторных подстанций объектов гражданского назначения и инфраструктуры;

- распределительных подстанций предприятий легкой промышленности;

- тяговых подстанций городского электрического транспорта и метрополитена; понижающих подстанций 35-110/10-20 кВ и 6-10/0,4 кВ распределительных сетей.

Шкафы КРУЭ предназначены для установки в электротехнических помещениях, соответствующих требованиям Правил устройства электроустановок. КРУЭ «Оникс» предназначены для использования взамен камер серий КСО298, КСО-272, КСО-285, 2УМЗ, КРУЭ RM6, и др. Камеры имеют меньшие габариты, что позволяет их использовать для модернизации и расширения (увеличению количества фидеров) на уже существующих площадях распределительных устройств.

КОНСТРУКЦИЯ

КРУЭ «Оникс» – малогабаритное распределительное устройство, имеет различные варианты исполнения по количеству присоединений и типу функций присоединений в различных сочетаниях. Ячейки могут поставляться как с релейными модулями, так и без них.

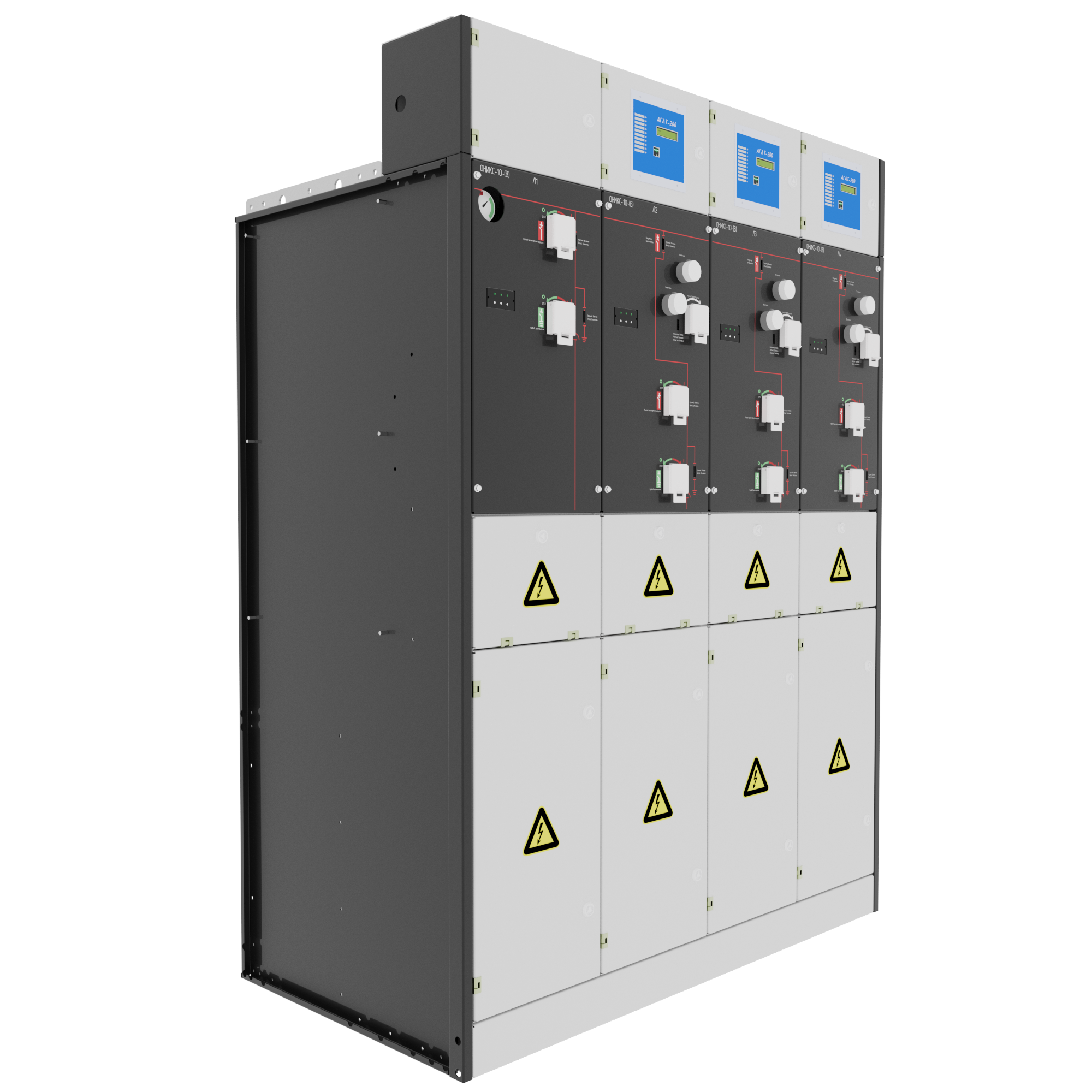

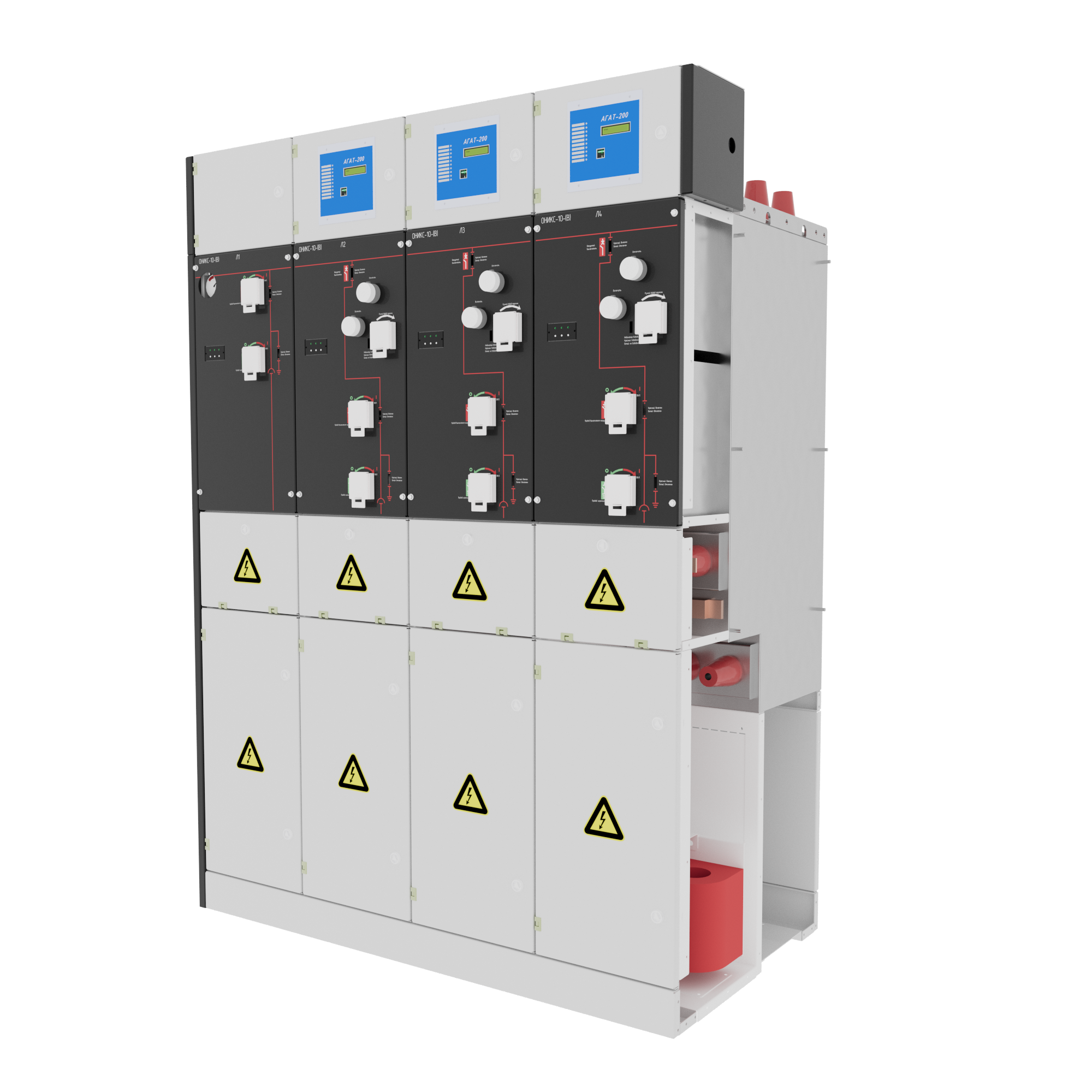

Шкаф КРУЭ «Оникс» представляет собой отдельную ячейку распределительного устройства в металлической оболочке с установленным внутри оборудованием главной цепи и токоведущих шин внутри бака с элегазовой изоляцией. Ячейки одного типоисполнения имеют одинаковые габаритные и установочные размеры для обеспечения взаимозаменяемости.

Конструкция КРУЭ полностью соответствует требованиям ПУЭ (7 издание), ГОСТ 1516.3-96, ГОСТ 12.2.007.4-75. Корпус защищён от коррозии на весь срок службы. Внутри шкафа размещаются все функциональные элементы КРУЭ.

Детали корпуса изготовлены из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы обеспечивает конструкции надежность и долговечность, а расположение сборных шин и коммутационных аппаратов внутри бака с элегазом – компактность. На фасадной стороне расположены органы управления аппаратами, приборы управления, учета, сигнализации и измерения. Наличие тех или иных элементов сигнализации и управления зависит от того, какое оборудование установлено в шкафу и какие защиты для него необходимы.

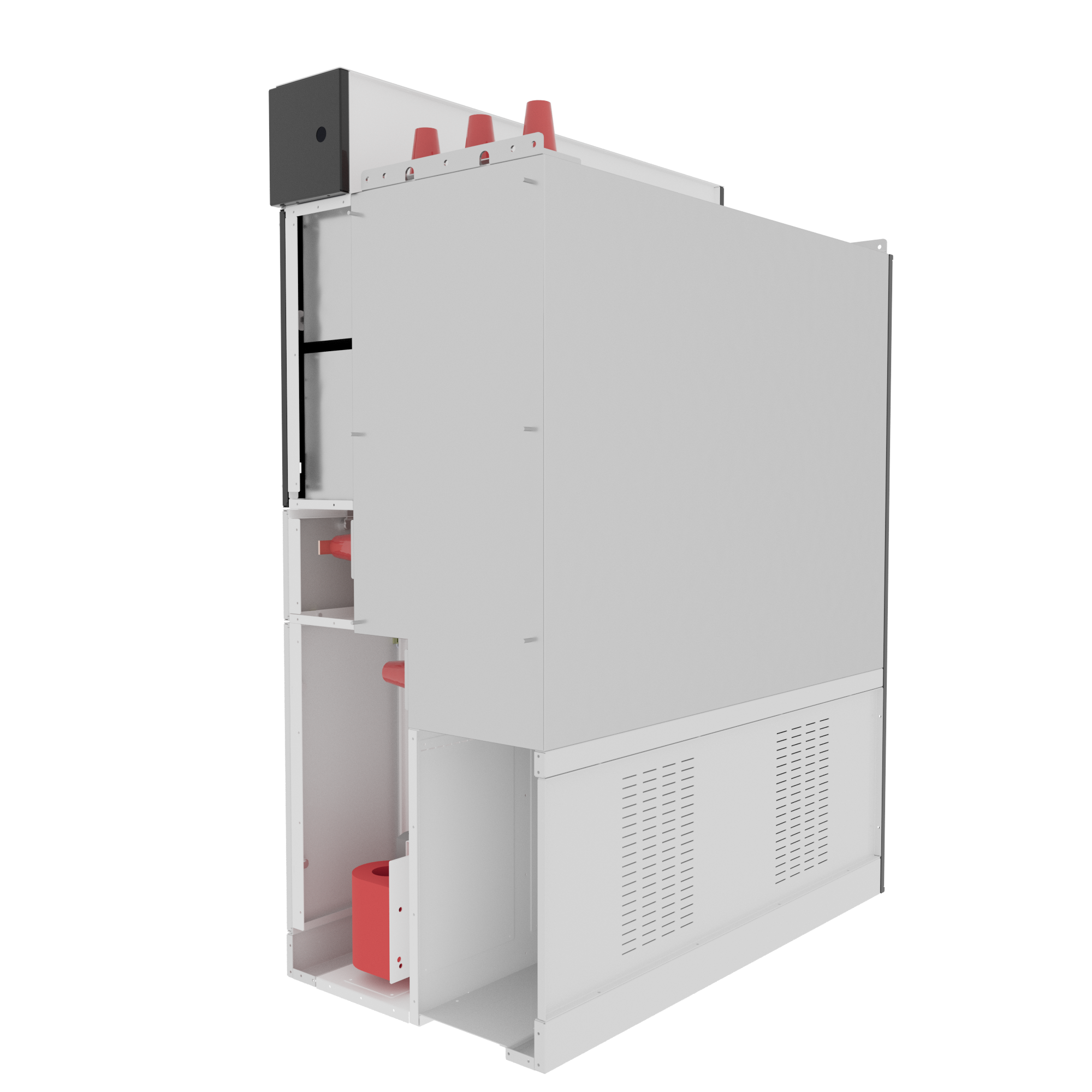

Шкаф КРУЭ состоит из отсеков и модулей, соединенных друг с другом: - Два высоковольтных отсека главных цепей;

- Отсек механических приводов;

- Модули вторичных цепей;

- Отсек защиты от дуговых замыканий.

Доступ в каждый отсек закрыт своей дверью. Высоковольтные отсеки отделены друг от друга перегородками.

Камеры и ячейки КРУЭ, исходя из требований Заказчика, могут включать в себя:

- высоковольтный вакуумный выключатель;

- трехполюсный выключатель нагрузки, имеющий заземляющие ножи и

запираемый привод;

- систему сборных изолированных шин;

- предохранители;

- разрядники (линейные);

- конденсаторы статические;

-систему защиты и автоматики;

- счетчик электроэнергии;

- источник бесперебойного питания цепей привода выключателя;

-шинные мосты для соединения блоков ячеек при их двурядном размещении;

- систему телеметрии и удаленного управления коммутационными аппаратами;

- монтажные и эксплуатационные принадлежности.

Вакуумный выключатель может быть как с механическим, так и с пружинно-моторным приводом. Если оснащение ячейки КРУЭ выполнено в комплектации вакуумным выключателем с пружинно-моторным приводом и токовыми отключающими электромагнитами, тогда защита присоединения осуществляется микропроцессорным устройством АГАТ производства ООО «Энергомаш-РЗА».

Элегазовый выключатель нагрузки не создаёт видимый разрыв при выводе в ремонт ячейки КРУЭ, но имеет механический указатель гарантированного положения контактов его главной цепи. Конструктивно в ячейке КРУЭ «Оникс» установлен высоковольтный выключатель нагрузки внутренней установки. Данный элегазовый выключатель нагрузки оснащён заземлителем трех фаз главной цепи и заводской механической блокировкой от включения заземлителя при замкнутом разъединителе. Установлен выключатель нагрузки в баке под сборными шинами или под вакуумным выключателем при их совместном использовании. Возможен вариант компоновки с расположением выключателя нагрузки над вакуумным выключателем.

ОШИНОВКА

Сборные шины располагаются в верхней части бака элегазового выключателя нагрузки или вакуумного выключателя. Они электрически соединяют верхние контакты коммутационных аппаратов. Блок шкафов КРУЭ может состоять из нескольких функций, соединенных между собой сборными шинами. Моноблок может состоять как из нескольких функций, соединенных между собой сборными шинами внутри бака, так и одиночных функций. Несколько моноблоков могут соединяться между собой посредством комплекта расширения (внешних сборных шин).

ПРЕИМУЩЕСТВА

Малые габариты по фронту способствуют эффективному использованию внутренней площади помещения распредустройств при новом строительстве или реконструкции существующего устройства. Компактные габариты корпуса, наполненного элегазом, не препятствуют обслуживанию коммутационных аппаратов, так как технического регламента требуют только их внешние механические привода. Проходные изоляторы (бушинги), обеспечивают удобный доступ к кабельному присоединению через двери.

В двери предусмотрены смотровые окна для обзора присоединения через кабельные адаптеры. Предусмотрено освещение внутренностей шкафа. Возможна установка автоматической системы обогрева внутреннего пространства.

Производитель постоянно изучает опыт эксплуатации камер КРУЭ и совершенствует их конструкцию. Стандартные габариты ячеек, как и типовые схемы цепей, по желанию Заказчика, могут быть изменены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры и характеристики шкафов КРУЭ представлены в таблице

Схемы главных цепей шкафов КРУЭ «Оникс»

УСЛОВИЯ ЭКСПЛУАТАЦИИ

- высота над уровнем моря до 1000 м;

-верхнее рабочее значение температуры окружающего воздуха не выше

+45 ºС;

- нижнее рабочее значение температуры окружающего воздуха не ниже

-25 ºС;

-верхнее значение относительной влажности воздуха 75% при

температуре воздуха +15 ºС;

- окружающая среда не должна быть взрывоопасной и содержать

токопроводящую пыль, агрессивные пары и газы, в концентрациях, разрушающих

металлы и изоляцию (атмосфера II по ГОСТ 15150).

Климатические условия работы камер КРУЭ и их категория размещения – У3

по ГОСТ 15150 и ГОСТ 15543.1.

Классификация КРУЭ по ГОСТ 14693

Таблица

Структура условного обозначения:

Пример условного обозначения – КРУЭ ОНИКС - 10/630 – В У3:

номинальное напряжение 10 кВ, номинальный ток главных цепей 630 А, схема

главных цепей В (ввод / СВ), климатические условия работы третья категория

размещения и умеренного климата (У3) по ГОСТ 15150.

По компоновке схемы главной цепи КРУЭ ОНИКС делятся на типы:

- В только выключатель нагрузки с заземлителем;

- Т комбинация трехпозиционного выключателя нагрузки с заземлителем и

вакуумного выключателя;
