    Низковольтное оборудование

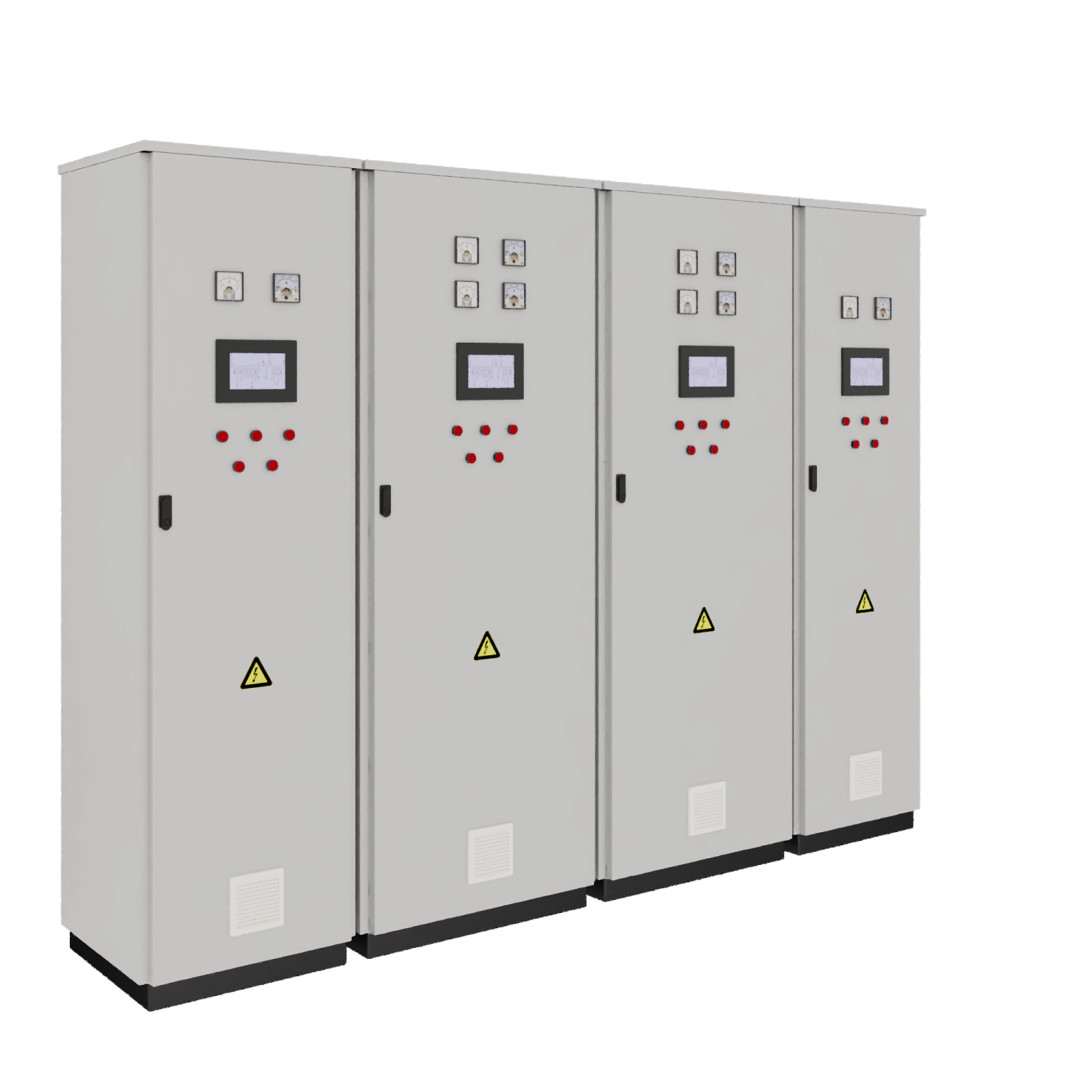

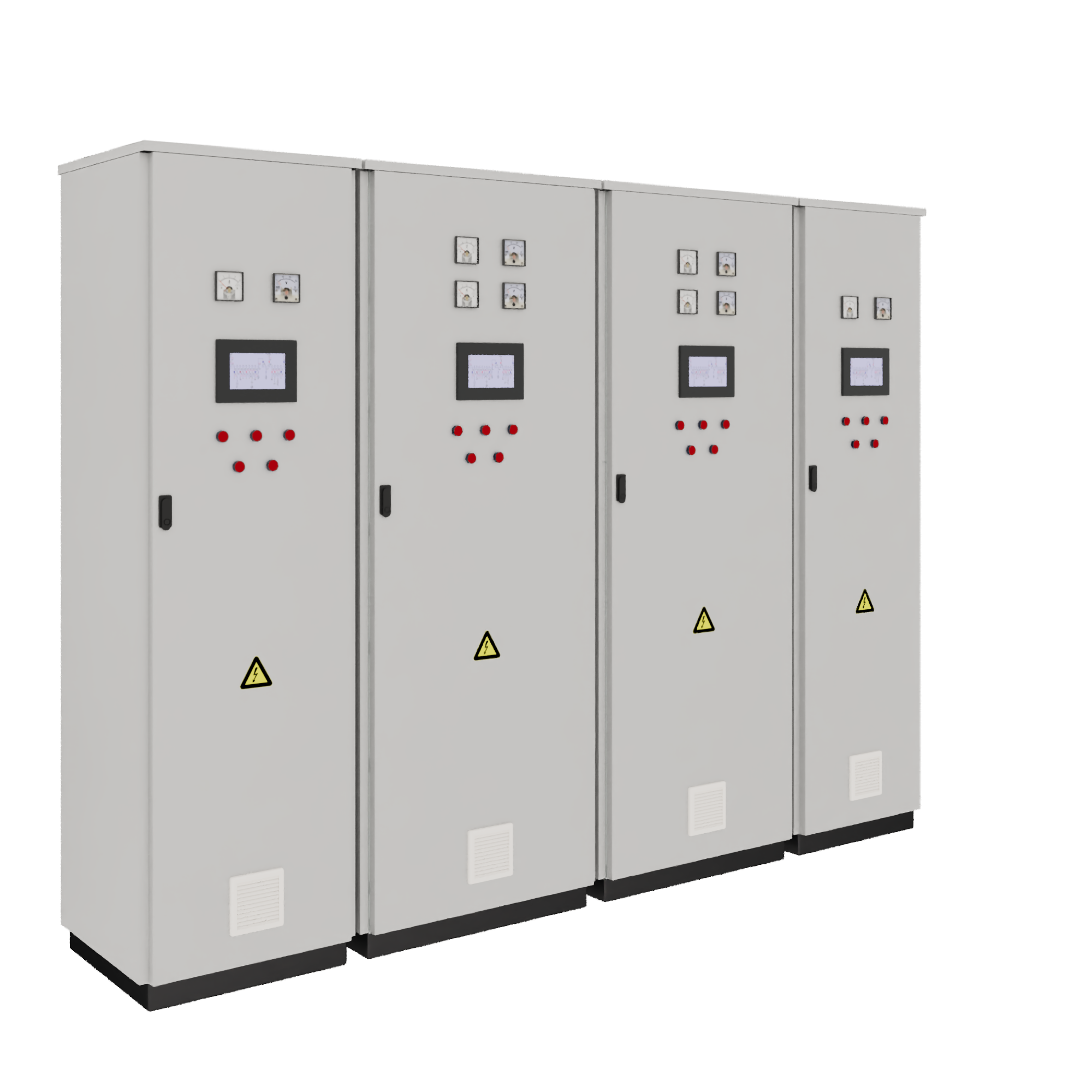

    Щит постоянного тока ЩПТ
    Щит постоянного тока ЩПТ

    Щит постоянного тока ЩПТ

    0
    Гарантия 5 лет
    Характеристики
    Все характеристики
    Описание
    Щит постоянного тока ЩПТ предназначен для  обеспечения бесперебойного питания электрической энергии постоянного тока оперативных цепей управления, релейной защиты, автоматики и сигнализации, электромагнитов коммутационных аппаратов, аварийного освещения, приводов высоковольтных выключателей во всех режимах работы системы собственных нужд станции или подстанции от  ЗВУ  или  в случае пропажи электропитания от АКБ. Данный тип оборудования главным образом используется в энергетической и нефтегазовой промышленности, серверных станциях и ЦОДДах, а так же в медицине и научных лабораториях.
    Все описание
    Гарантия 5 лет
    ЭНЕРГОМАШ-РЗА
    Все товары ЭНЕРГОМАШ-РЗА
    Все товары категории
    Цена оборудования формируется на основание заполненого опросного листа. Так же можно воспользоваться кнопкой "Заказать" заполняете форму и отправляете запрос. После чего с Вами свяжутся для уточнений деталей по заказу.
    • Описание
    • Отзывы
    • Характеристики

    ЩПТ

            Щит постоянного тока ЩПТ предназначен для обеспечения бесперебойного питания постоянным током оперативных цепей управления, релейной защиты, автоматики и сигнализации, электромагнитов коммутационных аппаратов, аварийного освещения, приводов высоковольтных выключателей во всех режимах работы системы собственных нужд станции или подстанции от ЗВУ или в случае пропажи электропитания от АКБ.

          Данный тип оборудования главным образом используется в энергетической и нефтегазовой промышленности, серверных станциях и ЦОДДах, а так же в медицине и научных лабораториях.   Специальное исполнение корпусов  ЩПТ позволяет устанавливать  оборудование в установках со сложными климатическими условиями.

    Конструкция

             Корпус ЩПТ защищён от коррозии на весь срок службы. Детали корпуса изготовлены из стального 1,5 - 2,0 миллиметрового листа, оцинкованного горячим методом. Узлы механизмов оцинкованы гальваническим методом. Элементы фасада покрыты порошковой полимерной краской с повышенной адгезией к металлу. Корпус собран на резьбовых и заклепочных соединениях без применения сварки. Металлический корпус из оцинкованной стали и покрытые порошковой краской фасадные элементы делают конструкцию надежной и долговечной. Малые габариты по фронту способствуют эффективному использованию площади внутри помещений.

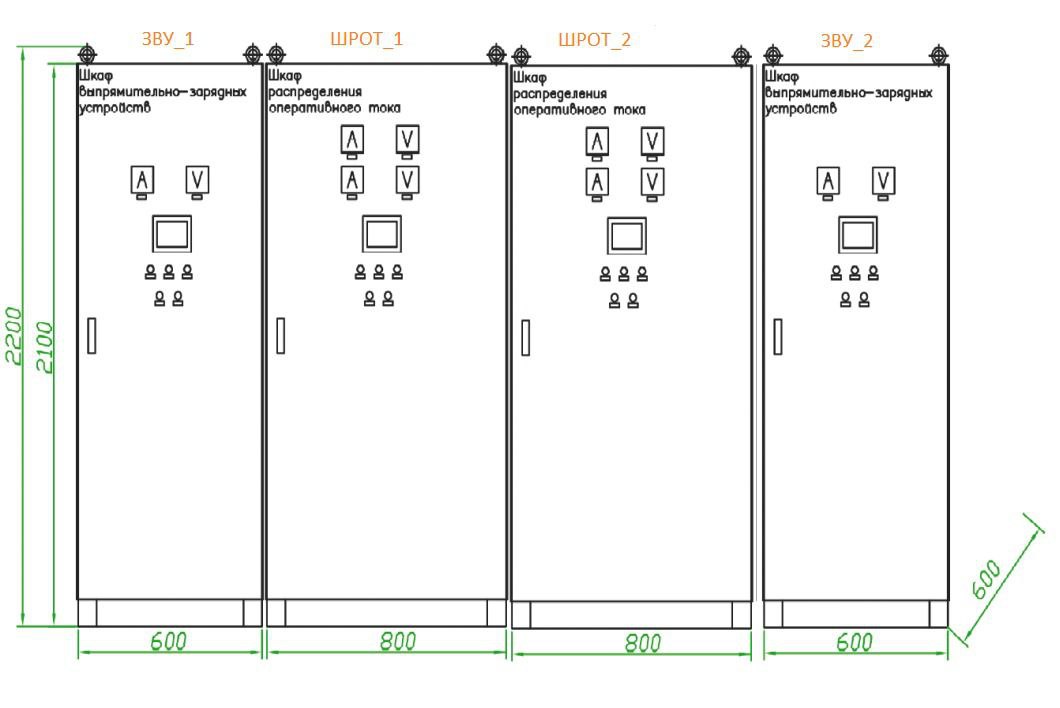

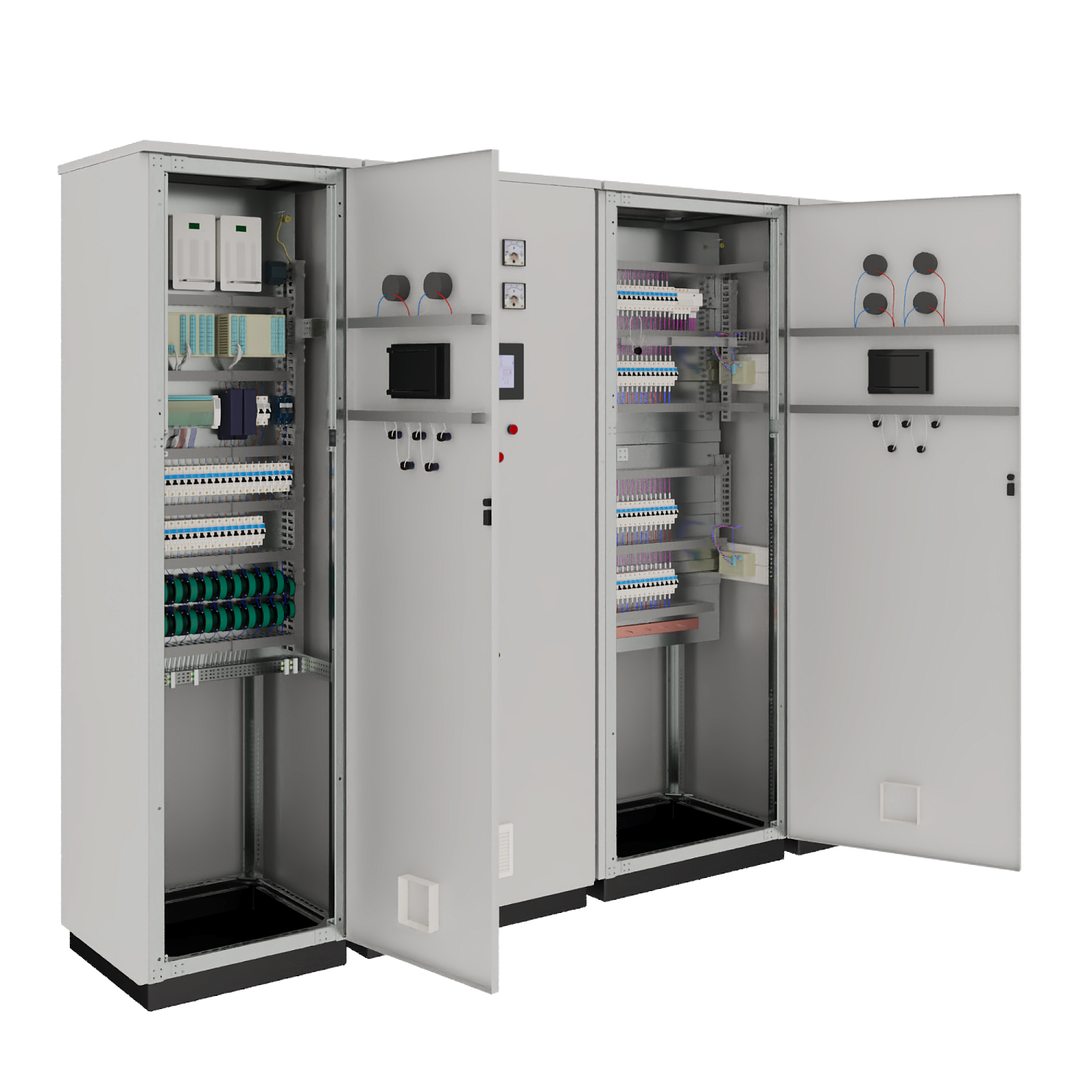

           Устройства изготавливаются в виде нескольких металлических шкафов, соединенных воедино.  На фронтальной двери устройства располагаются мнемосхема распределения нагрузки, сенсорный или жидкокристаллический дисплей управления ВЗУ, приборы контроля тока и напряжения, светодиодная арматура и переключатели управления.  В составе ЩПТ присутствуют аппаратные шкафы, где расположены ВЗУ, элементы распределения электроэнергии и контроля и отдельные шкафы аккумуляторной батареи. Клеммные ряды для подключения внешних связей и вывод заземления расположены на передней панели либо на боковой стенке корпуса аппаратного шкафа. Типоисполнение шкафов зависит от емкости требуемых АКБ. В зависимости от пожеланий заказчика и требований ТЗ применяется наиболее подходящий вариант. Щит ЩПТ рассчитан для работы внутри помещений, на высоте не более 2000 м над уровнем моря, при отсутствии вибрации и ударов. Рабочее положение щита ЩПТ вертикальное.

    Основные технические характеристики

    Общие технические характеристики щитов ЩПТ определяются структурой условного обозначения и техническим заданием.

    Технические данные ПЗУ, встроенных в щит ЩПТ с питанием от однофазной питающей сети переменного тока:

    №

    Наименование параметра

    Значение параметра

    1

    Номинальное напряжение однофазной питающей сети, В

    220

    2

    Допустимое отклонение напряжения питающей сети, в %

    от номинального значения

    +10

    -20

    3

    Номинальная частота питающей сети, Гц

    50

    4

    Допустимые отклонения частоты питающей сети, в % от

    номинального значения

    ±2,0

    5

    Номинальное значение выпрямленного напряжения, В

    36;115;230

    6

    Заводская установка выпрямленного напряжения, В

    36;116;231

    7

    Пределы регулирования выпрямленного напряжения в

    режиме стабилизации напряжения, В

    21...40;100...125;

    200...250

    8

    Номинальное значение выпрямленного тока, А

    4; 8; 10

    9

    Пределы регулирования выпрямленного тока в режиме

    стабилизации тока, А

    3,8...4,2; 7,6...8,4

    9,5...10,5

    10

    Допустимое отклонение выпрямленного напряжения от

    величины заданного в режиме стабилизации напряжения,

    в % от номинального значения

    ±0,5

    11

    Допустимое отклонение выпрямленного тока от величины заданного в режиме стабилизации тока, в % от

    номинального значения

    5,0

    12

    Допустимый уровень пульсаций выпрямленного

    напряжения, в % от номинального значения

    0,5

    13

    Количество ПЗУ, допускающих параллельную работу

    4

    Сборка ЩПТ производится с комплектующих аккумуляторных батарей производителей Ventura,  Delta, Exide (Sprinter, Marathon), Lioh или по желанию заказника. Зарядно-подзарядные устройства используются Eltek Valere, HVR, Electrolion и др.

    Функционал ЩПТ:

    - ввод электроэнергии от АБ, автоматическая зарядка и подзарядка АБ, встроенными в щит ЩПТ зарядно - подзарядными устройствами;

    - распределение электроэнергии между потребителями;

    - формирование шинки «мигающего света» - (+) EP дополнительно к шинам ±ЕY, ±ЕС;

    - возможность объединения шин разных секций ЩПТ с помощью секционных разъединителей;

    - селективная защита вводов и отходящих линий от токов перегрузки и короткого замыкания;

    - непрерывный автоматический контроль качества напряжения на шинах ЩПТ с

    -формированием сигнала об отклонении параметров сети постоянного тока;

    - непрерывный автоматический контроль сопротивления изоляции сети постоянного тока

    относительно «земли» с формированием сигнала о снижении сопротивления изоляции

    ниже допустимого значения;

    - автоматическое определение поврежденного фидера при замыкании на «землю»;

    - формирование обобщенного предупредительного сигнала при срабатывании защит,

    исчезновении напряжения на шинках ±ЕС (±ЕY), исчезновении напряжения питания

    зарядно - подзарядных устройств;

    - измерение основных текущих параметров состояния АБ таких как: ток заряда - разряда, ток подзаряда, напряжение на шинках ±ЕС;

    - возможность увеличения количества отходящих линий за счет использования шкафов

    расширения;

    - измерение и контроль аналоговых и дискретных сигналов осуществляется встроенными в щит ЩПТ микропроцессорными средствами измерения, контроля, передачи и отображения информации.

    Структура условного обозначения ЩПТ

    ЩПТ

    УХЛ4

    1

    2

    3

    4

    5

    6

    7

    8

    9

    10

    11

    12

    13

    14

    1 - Щит постоянного тока.

    2 - Номинальное напряжение, В – 110; 220.

    3 - Номинальное напряжение элементов или блок-батарей аккумуляторной

         батареи (АБ), В – 2,2; 6; 12.

    4 - Число элементов или блок-батарей основной АБ, шт.- ХХХ.

    5 - Число элементов или блок-батарей хвостовой АБ, шт. - ХХ.

    6 - Номинальная емкость АБ, А·ч - 120;150;200; 240;300;400; 500;600;800.

    7 - Число АБ при их комплектной поставке, шт. - 0; 1; 2.

    8 - Тип вводных защитных аппаратов:

    FU – предохранители, QF – автоматические выключатели.

    9 - Общее число линейных защитных аппаратов, подключенных

         к шинам ± ЕY, шт. – 8; 16.

    10 - Тип линейных защитных аппаратов:

    FU – предохранители, QF – автоматический выключатели.

    11 - Общее число линейных защитных аппаратов, подключенных

           к шинам ±ЕС, шт. – 16; 24; 32.

    12 - Тип линейных защитных аппаратов:

    FU – предохранители, QF – автоматический выключатели.

    13 - Степень защиты: - 21 – IP21; 54 – IP54.

    14 - Климатическое исполнение и категория размещения по ГОСТ 15150.

    К комплекту ЩПТ прикладывается следующая документация:

    - руководство по эксплуатации, руководство по эксплуатации на основные комплектующие изделия, на которые предусмотрена предприятием-изготовителем поставка этих документов комплектно с изделиями;

    - электрические схемы принципиальные;

    - сертификаты соответствия на ЩПТ и комплектующие.

           В дополнение компания Энергомаш РЗА готова выполнить реконструкцию «Под Ключ» или   в качестве субподрядной организации существующих щитов постоянного тока ЩПТ с заменой основного изношенного оборудования на новое.
